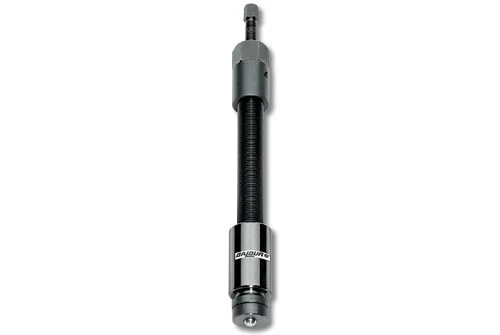

Gedore 1.06/HSP1 Fetthydraulik-Druckspindel 10 T

Gedore 1.06/HSP Fetthydraulik-Druckspindel
Für ein kontrolliertes und sicheres Abziehen
Konzipiert für eine Druckkraft von 10 t, 12 t oder 15 t
Das Druckstück kann durch eine Spitze ausgetauscht und bei Bedarf verlängert werden
Die kleine Druckspindel ist mit einer Ausdrehsicherung gegen ungewolltes Herausdrehen gesichert
Einsatzvorbereitung
1. Vor dem Gebrauch prüfen, ob die Druckspindel weit genug aus der Kappe geschraubt ist, so dass sich das Druckstück in der Ausgangsposition im Hydraulik-Zylinder befindet
2. Die Kappe vom Spindelkörper abschrauben. Dazu vorher den Gewindestift lösen
3. Den Spindelkörper von unten in die Traverse des Abziehers einschrauben bis der Spindelkörper ca. 60 mm aus der Traverse herausragt
4. Die Kappe auf den Spindelkörper bis zum Anschlag aufschrauben und anschließend durch das Eindrehen des Gewindestiftes fixieren, Einsatz und Arbeitsweise: z. B. HSP3
5. Abzieher ansetzen und Spindelkörper mit Schlüssel SW 41 vorspannen
6. Druckspindel SW 17 in Kappe einschrauben. Die Hydraulik gelangt zum Einsatz. Der Hub des Druckstückes im Hydraulik-Zylinder beträgt max. 12 mm. Das hydraulisch gelöste Werkstück kann durch Drehen des Spindelkörpers mit der Kappe SW 41 vollständig abgezogen werden
7. Nach Gebrauch wird die Druckspindel SW 17 in die Ausgangsstellung zurückgedreht und das Druckstück in den Hydraulik-Zylinder eingedrückt

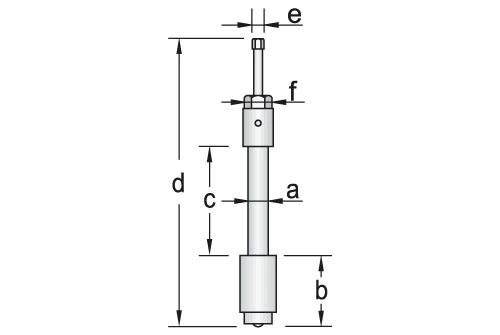

Gedore 1.06/HSP1 Fetthydraulik-Druckspindel 10 t, 1/2 Zoll
• Druckkraft 100 kN
• Druckkraft 10 t
• Druckkraft 17 Nm
• Spindelmaß Gewindegröße G 1/2 Zoll
• Nutzbare Gewindelänge 135 mm
• Schlüsselweite Betätigungssechskant 12 mm
• Schlüsselweite 2 32 mm
• Druckstücktyp Kugeldruckstück
• Länge 350 mm
• Kopfhöhe 80 mm
• Hub 12 mm
• Netto-Gewicht 1,1 kg

Lieferumfang
1x Gedore 1.06/HSP1 Fetthydraulik-Druckspindel 10 t, 1/2 Zoll
